【Model 8435】德國Burster力傳感器Model 8435_Model 8435力傳感器
 8gA廣州南創電子科技有限公司
  如果您對【Model 8435】德國Burster力傳感器Model 8435_Model 8435力傳感器的接線、圖片、參數、廠家、型號、量程、尺寸、安裝使用有任何疑問,請 【廣州南創】了解詳情,歡迎撥打全國統一服務熱線:020-82303306。

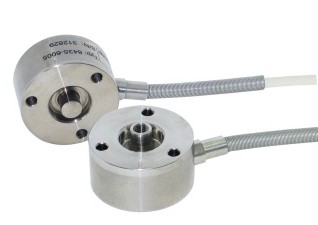

  德國Burster力傳感器Model 8435特性:
  測量范圍從0…200 N為0…5000 N
  小尺寸
  簡單安裝
  不銹鋼做的
  拉伸和壓縮力量
  結構緊湊
  體積小、準確、低價
  組裝容易到現有結構,對靜態和動態測量,不銹鋼

  Model 8435力傳感器參數:
  電橋電阻(全橋電路) :箔式應變計350 Ω ,額定
  校準分流電阻: 100kΩ的±0.1 %
  從這個值的一個分流引起的電橋輸出信號是
  校準證書所示。
  激勵:建議使用5 V DC
  測量范圍0 ... 200 N個最大5 V DC
  測量范圍≥ 0 ... 500 N最大為10 V DC
  標稱靈敏度: 1 mV /視頻,標稱
  絕緣電阻: > 10 MΩ
  從規定值的偏差是可能的。
  范圍E n V I R O ? M E N t個A L C O N D I T I O n S的
  工作溫度范圍: - 30 °C ... 80 °C
  正常工作溫度范圍: 15 ℃... 70℃
  溫度對零點的影響: ≤± 0.02 % FS / K
  溫度對靈敏度的影響: ≤ + 0.03 %讀數/ K
  M E機械加一個N I C A L V A L ü (E S)
  非線性度: < 0.25 % F.S.
  滯后: < 0.20 % F.S.
  在不變的安裝位置非重復性: < 0.15 % FS
  一種測量:張力和壓縮
  (校準在壓縮方向) ;
  只有測量范圍0 ... 5000 N壓縮
  偏轉,滿量程:約。 60微米
  安裝:三個間隙孔,其直徑為3.2mm
  在參考直徑23.0毫米和分裂120 ° 。
  一個孔是從對面的電纜出口。
  超載安全(靜態) : 150容量%
  超載爆:產能> 200 %
  動力性能:容量推薦50 %
  容量最高70 %
  材質:不銹鋼1.4542
  電氣端子:屏蔽, 4含鉛TPE隔離帶電纜
  開口端的焊接;額外的屈曲保護者和適配器
  電纜支架;長度約。 2米彎曲半徑> 30毫米
  防護等級: ACC 。符合EN 60529 IP54
  接線代碼:白色激勵電壓正
  棕色的激勵電壓負
  黃色信號輸出正
  綠色信號輸出負
  重量:約。 40克無電纜
  尺寸的一般公差: ACC 。為ISO 2768 -F
  訂購信息
  拉壓式稱重傳感器,量程0 ... 500 N
  型號8435 - 5500
  飾品
  負載介紹按鈕(不包括在供貨范圍內)
  由不銹鋼1.2842 ,HRC 60型號8580 - V004
  拉板,材料和設計,稱重傳感器型號8590 - V001

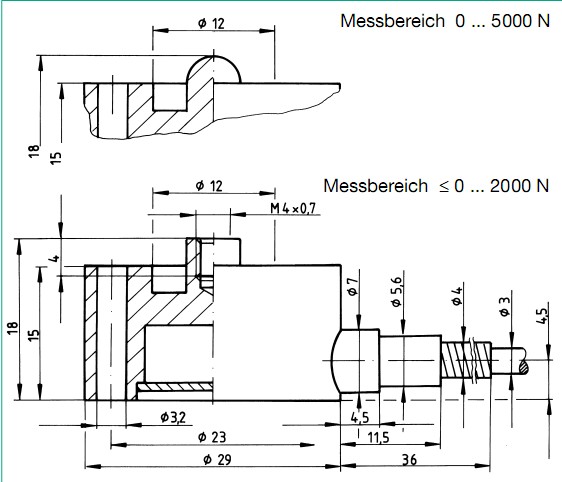

    德國Burster力傳感器Model 8435尺寸圖:

  Model 8435力傳感器具體描述
  這個模型的負載細胞使用證明應變儀技術進行測量。應變儀應用于敏感元件和連接,形成一個完整的橋。電阻的增加,全橋的荷載作用于它,所以,這座橋供應一個輸出電壓成正比的測量變量。來達到盡可能最高的測量精度,傳感器不應受到側向力。一個應變救濟和反彎曲機制連接電纜集成傳感器的住房。這個模型允許力應用兩種:壓縮通過負載應用程序按鈕和張力通過中心內部線程。測量范圍為0…5000 N是專門提供與綜合負載應用程序按鈕。傳感器必須被安裝在一個水平的平面上用螺絲安裝在三個鉆孔的外環。
